기계학습 (1116) 11주차

RNN(2)– AbAcAd예제, GPU실험 // LSTM– abcabC, abcdabcD, LSTM의 계산과정, LSTM은 왜 강한가?

강의영상

https://youtube.com/playlist?list=PLQqh36zP38-zckrqil6HUKenNLBeiwn1T

import

import torch
import numpy as np
import matplotlib.pyplot as plt

Define some funtions

def f(txt,mapping):
    return [mapping[key] for key in txt]
sig = torch.nn.Sigmoid()
soft = torch.nn.Softmax(dim=1)
tanh = torch.nn.Tanh()

Exam4: AbAcAd (2)

data

- 기존의 정리방식

txt = list('AbAcAd')*100
txt[:10]

['A', 'b', 'A', 'c', 'A', 'd', 'A', 'b', 'A', 'c']

txt_x = txt[:-1]
txt_y = txt[1:]

txt_x[:5],txt_y[:5]

(['A', 'b', 'A', 'c', 'A'], ['b', 'A', 'c', 'A', 'd'])

x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,{'A':0,'b':1,'c':2,'d':3}))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,{'A':0,'b':1,'c':2,'d':3}))).float()

x,y

(tensor([[1., 0., 0., 0.],
         [0., 1., 0., 0.],
         [1., 0., 0., 0.],
         ...,
         [1., 0., 0., 0.],
         [0., 0., 1., 0.],
         [1., 0., 0., 0.]]), tensor([[0., 1., 0., 0.],
         [1., 0., 0., 0.],
         [0., 0., 1., 0.],
         ...,
         [0., 0., 1., 0.],
         [1., 0., 0., 0.],
         [0., 0., 0., 1.]]))

순환신경망 구현1 (손으로 직접구현) – 리뷰

(1) 숙성담당 네트워크

class rNNCell(torch.nn.Module):
    def __init__(self):
        super().__init__()
        self.i2h = torch.nn.Linear(4,2)
        self.h2h = torch.nn.Linear(2,2)
        self.tanh = torch.nn.Tanh()
    def forward(self,x,hidden):
        hidden = self.tanh(self.i2h(x)+self.h2h(hidden))
        return hidden

torch.manual_seed(43052)
rnncell = rNNCell() # 숙성담당 네트워크

(2) 조리담당 네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4)

(3) 손실함수, 옵티마이저 설계

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습 (6분정도 걸림)

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

T = len(x)
hidden = torch.zeros(T,2) # 599년치 h를 담을 변수
_water = torch.zeros(1,2) # 맹물
hidden[[0]] = rnncell(x[[0]],_water)
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])

yhat = soft(cook(hidden))
yhat

tensor([[1.6522e-02, 6.2036e-01, 1.0433e-01, 2.5879e-01],
        [9.9965e-01, 6.5788e-05, 1.8450e-05, 2.6785e-04],
        [7.6673e-05, 1.9704e-01, 8.0201e-01, 8.7218e-04],
        ...,
        [7.4634e-05, 1.9501e-01, 8.0407e-01, 8.4751e-04],
        [9.4785e-01, 7.4711e-03, 6.1182e-04, 4.4064e-02],
        [3.6306e-02, 1.2466e-01, 2.8862e-03, 8.3615e-01]],
       grad_fn=<SoftmaxBackward0>)

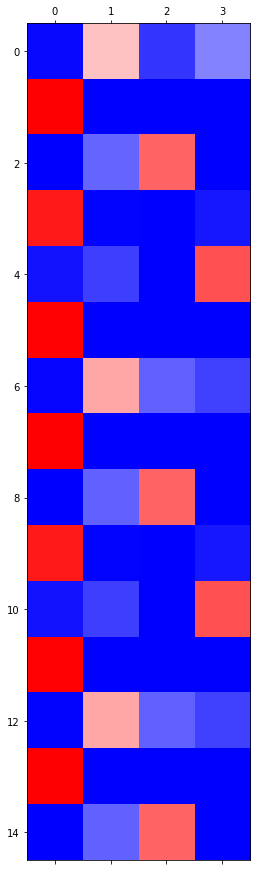

plt.matshow(yhat.data[-15:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f09e935fa50>

순환신경망 구현2 (with RNNCell, hidden node 2)

ref: https://pytorch.org/docs/stable/generated/torch.nn.RNNCell.html

구현1과 같은 초기값 (확인용)

(1) 숙성네트워크

torch.manual_seed(43052)
_rnncell = rNNCell() # 숙성담당 네트워크

rnncell = torch.nn.RNNCell(4,2)   # 4=x , 2=h

rNNCell() 는 사실 torch.nn.RNNCell()와 같은 동작을 하도록 설계를 하였음. 같은동작을 하는지 확인하기 위해서 동일한 초기상태에서 rNNCell()에 의하여 학습된 결과와 torch.nn.RNNCell()에 의하여 학습된 결과를 비교해보자.

rnncell.weight_ih.data = _rnncell.i2h.weight.data
rnncell.bias_ih.data = _rnncell.i2h.bias.data
rnncell.weight_hh.data = _rnncell.h2h.weight.data
rnncell.bias_hh.data = _rnncell.h2h.bias.data

# 초기상태를 똑같이! 앞에서 손으로 직접구현한 것과 일치하는지 확인하기 위해서.

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4) # 숙성된 2차원의 단어를 다시 4차원으로 바꿔줘야지 나중에 softmax취할 수 있음

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

hidden = torch.zeros(T,2)

# t=0
_water = torch.zeros(1,2)
hidden[[0]] = rnncell(x[[0]],_water)
# t=1~T
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])

yhat = soft(cook(hidden))
yhat

tensor([[1.6522e-02, 6.2036e-01, 1.0433e-01, 2.5879e-01],
        [9.9965e-01, 6.5788e-05, 1.8450e-05, 2.6785e-04],
        [7.6673e-05, 1.9704e-01, 8.0201e-01, 8.7218e-04],
        ...,
        [7.4634e-05, 1.9501e-01, 8.0407e-01, 8.4751e-04],
        [9.4785e-01, 7.4711e-03, 6.1182e-04, 4.4064e-02],
        [3.6306e-02, 1.2466e-01, 2.8862e-03, 8.3615e-01]],
       grad_fn=<SoftmaxBackward0>)

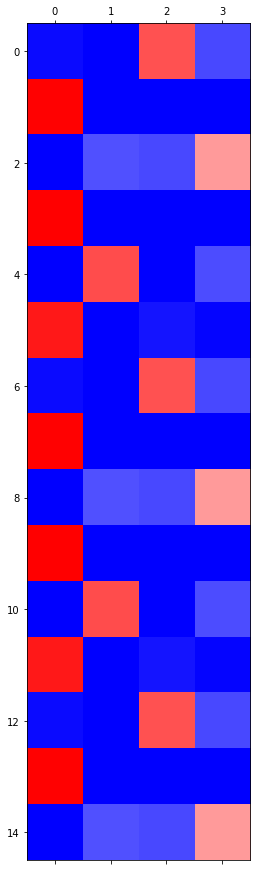

plt.matshow(yhat[:15].data,cmap='bwr')

<matplotlib.image.AxesImage at 0x7f09e0352f90>

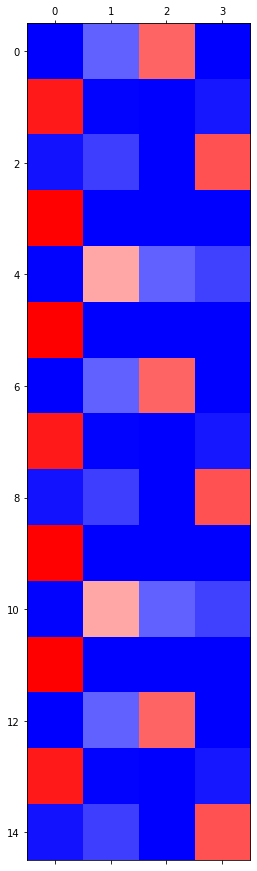

plt.matshow(yhat[-15:].data,cmap='bwr')

<matplotlib.image.AxesImage at 0x7f09c75ffd90>

새로운 초기값

(1) 숙성네트워크

torch.manual_seed(43052)
torch.nn.RNNCell(4,2)

RNNCell(4, 2)

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4) # 숙성된 2차원의 단어를 다시 4차원으로 바꿔줘야지 나중에 softmax취할 수 있음

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnncell.parameters())+list(cook.parameters()))

(4) 학습

T = len(x)
for epoc in range(5000):
    ## 1~2
    loss = 0
    ht = torch.zeros(1,2)
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht = rnncell(xt,ht)
        ot = cook(ht)
        loss = loss + loss_fn(ot,yt)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화

yhat을 저장한 적이 없는데? x -> h -> outfut -> yhat 이렇게 되야하는데.. 히든레이어에 출력이 T시점에만 저장되어 있고 1부터 599에 해당되는 히든레이어가 저장이 안되어있는 네트워크만 저장된 상태 시각화를 위해 hidden레이어를 재정의 해야함

hidden = torch.zeros(T,2)
#맹물을 만들자
_water=torch.zeros(1,2)
#t=0
hidden[[0]] = rnncell(x[[0]],_water)

#t=1~T
for t in range(1,T):
  hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])

yhat = soft(cook(hidden))
plt.matshow(yhat[:15].data,cmap='bwr')

순환신경망 구현3 (with RNN, hidden node 2) – 성공

(예비학습)

- 네트워크학습이후 yhat을 구하려면 번거로웠음

hidden = torch.zeros(T,2)
_water = torch.zeros(1,2)
hidden[[0]] = rnncell(x[[0]],_water)
for t in range(1,T):
    hidden[[t]] = rnncell(x[[t]],hidden[[t-1]])
yhat = soft(cook(hidden))

- 이렇게 하면 쉽게(?) 구할 수 있음

rnn = torch.nn.RNN(4,2)

rnn.weight_hh_l0.data = rnncell.weight_hh.data    # 2x2 매트릭스
rnn.weight_ih_l0.data = rnncell.weight_ih.data
rnn.bias_hh_l0.data = rnncell.bias_hh.data
rnn.bias_ih_l0.data = rnncell.bias_ih.data

- rnn(x,_water)의 결과는 (1) 599년치 간장 (2) 599번째 간장 이다

_water = torch.zeros(1,2)
rnn(x,_water), hidden
# 두개의 값이 같다!

# x: tupple..

((tensor([[-0.9912, -0.9117],
          [ 0.0698, -1.0000],
          [-0.9927, -0.9682],
          ...,
          [-0.9935, -0.9315],
          [ 0.5777, -1.0000],
          [-0.9960, -0.0109]], grad_fn=<SqueezeBackward1>),
  tensor([[-0.9960, -0.0109]], grad_fn=<SqueezeBackward1>)),
 tensor([[-0.9912, -0.9117],
         [ 0.0698, -1.0000],
         [-0.9927, -0.9682],
         ...,
         [-0.9935, -0.9315],
         [ 0.5777, -1.0000],
         [-0.9960, -0.0109]], grad_fn=<IndexPutBackward0>))

soft(cook(rnn(x,_water)[0]))

tensor([[1.9725e-02, 1.5469e-03, 8.2766e-01, 1.5106e-01],
        [9.1875e-01, 1.6513e-04, 6.7702e-02, 1.3384e-02],
        [2.0031e-02, 1.0660e-03, 8.5248e-01, 1.2642e-01],
        ...,
        [1.9640e-02, 1.3568e-03, 8.3705e-01, 1.4196e-01],
        [9.9564e-01, 1.3114e-05, 3.5069e-03, 8.4108e-04],
        [3.5473e-03, 1.5670e-01, 1.4102e-01, 6.9873e-01]],
       grad_fn=<SoftmaxBackward0>)

(예비학습결론) torch.nn.RNN(4,2)는 torch.nn.RNNCell(4,2)의 batch 버전이다. (for문이 포함된 버전이다)

---

torch.nn.RNN(4,2)를 이용하여 구현하자.

(1) 숙성네트워크

선언

rnn = torch.nn.RNN(4,2)

가중치초기화

torch.manual_seed(43052)
_rnncell = torch.nn.RNNCell(4,2)

rnn.weight_hh_l0.data = _rnncell.weight_hh.data
rnn.weight_ih_l0.data = _rnncell.weight_ih.data
rnn.bias_hh_l0.data = _rnncell.bias_hh.data
rnn.bias_ih_l0.data = _rnncell.bias_ih.data

(2) 조리네트워크

torch.manual_seed(43052)
cook = torch.nn.Linear(2,4)

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+list(cook.parameters()))

(4) 학습

# 맹물을 넣어주기 위한 세팅
_water = torch.zeros(1,2)

for epoc in range(5000):
    ## 1  hT: 그냥 써논거
    hidden,hT = rnn(x,_water)
    output = cook(hidden) #output이 배치로 나오게 된다.
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()   #갱신
    optimizr.zero_grad()  #초기화

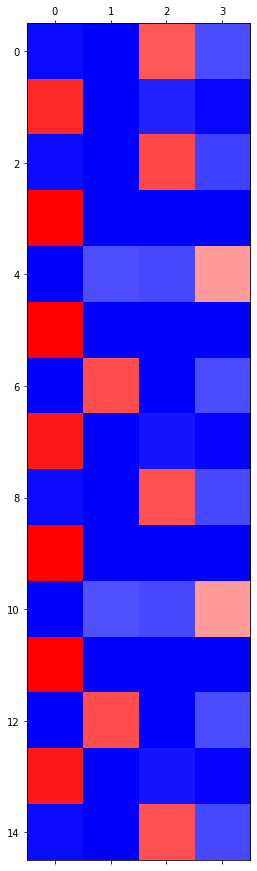

(5) 시각화1: yhat

yhat = soft(output)

plt.matshow(yhat.data[:15],cmap='bwr')

<matplotlib.image.AxesImage at 0x7fe67c231310>

• 처음은 좀 틀렸음 ㅎㅎ

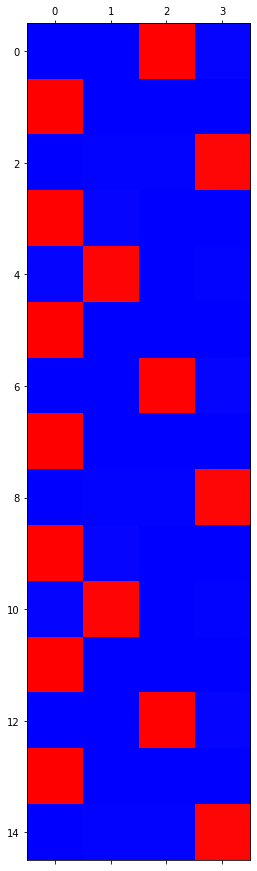

plt.matshow(yhat.data[-15:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7fe67c1c5d90>

• 뒤에는 잘맞음

실전팁: _water 대신에 hT를 대입 (사실 큰 차이는 없음)

# hT에 값이 있음
# rnn(x,hT)[0][:6] 값과 hidden[:6] 값을 비교해보면 비슷함

rnn(x[:6],_water),rnn(x[:6],hT)

((tensor([[-0.9912, -0.9117],
          [ 0.0698, -1.0000],
          [-0.9927, -0.9682],
          [ 0.5761, -1.0000],
          [-0.9960, -0.0173],
          [ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>),
  tensor([[ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>)),
 (tensor([[-0.9713, -1.0000],
          [ 0.0535, -1.0000],
          [-0.9925, -0.9720],
          [ 0.5759, -1.0000],
          [-0.9960, -0.0180],
          [ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>),
  tensor([[ 0.9960, -1.0000]], grad_fn=<SqueezeBackward1>)))

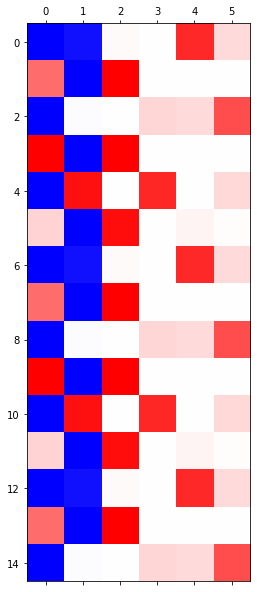

(6) 시각화2: hidden, yhat

combinded = torch.concat([hidden,yhat],axis=1)

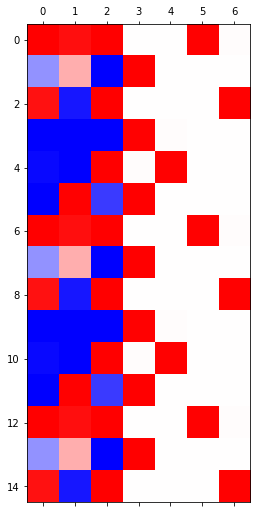

plt.matshow(combinded[-15:].data,cmap='bwr')

<matplotlib.image.AxesImage at 0x7fe67c13b7d0>

• 히든노드의 해석이 어려움.

순환신경망 구현4 (with RNN, hidden node 3) – 성공

(1) 숙성네트워크~ (2) 조리네트워크

torch.manual_seed(2) #1
rnn = torch.nn.RNN(4,3)
cook = torch.nn.Linear(3,4)

(3) 손실함수와 옵티마이저

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+list(cook.parameters()))

(4) 학습

_water = torch.zeros(1,3)
for epoc in range(5000):
    ## 1
    hidden,hT = rnn(x,_water)
    output = cook(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

(5) 시각화1: yhat

yhat = soft(output)

plt.matshow(yhat[-15:].data,cmap='bwr')

<matplotlib.image.AxesImage at 0x7fe67c04f550>

(6) 시각화2: hidden, yhat

combinded = torch.concat([hidden,yhat],axis=1)

plt.matshow(combinded[-15:].data,cmap='bwr')

<matplotlib.image.AxesImage at 0x7fe6747ba910>

• 세번째 히든노드 = 대소문자를 구분
• 1,2 히든노드 = bcd를 구분

GPU 실험

20000 len + 20 hidden nodes

cpu

x = torch.randn([20000,4])
y = torch.randn([20000,4])

rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()   # 역전파를 하는 곳이 시간을 제일 많이 잡아먹는다.
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

93.01761960983276

gpu

x = torch.randn([20000,4]).to("cuda:0")
y = torch.randn([20000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

3.2665085792541504

• 왜 빠른지?

# for문이 중첩이 되어있는 형태인데, hidden에서 cpu에서는 그래서 오래걸리는 거구... 근데 이것보다는 역전파 하는곳 때문에 더 오래걸린다!

20000 len + 20 hidden nodes + 역전파주석처리

cpu

x = torch.randn([20000,4])
y = torch.randn([20000,4])

rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

18.851768255233765

gpu (역전파주석처리)

x = torch.randn([20000,4]).to("cuda:0")
y = torch.randn([20000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

1.2901742458343506

2000 len + 20 hidden nodes

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])

rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

6.533619165420532

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

0.7532594203948975

2000 len + 20 hidden nodes + 역전파주석처리

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])

rnn = torch.nn.RNN(4,20)
linr = torch.nn.Linear(20,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

1.2477965354919434

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,20).to("cuda:0")
linr = torch.nn.Linear(20,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,20).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

0.14130854606628418

2000 len + 5000 hidden nodes

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])

rnn = torch.nn.RNN(4,1000)
linr = torch.nn.Linear(1000,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

58.99820685386658

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,1000).to("cuda:0")
linr = torch.nn.Linear(1000,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

4.7596595287323

2000 len + 5000 hidden nodes + 역전파주석처리

cpu

x = torch.randn([2000,4])
y = torch.randn([2000,4])

rnn = torch.nn.RNN(4,1000)
linr = torch.nn.Linear(1000,4)
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000)
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

13.163657188415527

gpu

x = torch.randn([2000,4]).to("cuda:0")
y = torch.randn([2000,4]).to("cuda:0")

rnn = torch.nn.RNN(4,1000).to("cuda:0")
linr = torch.nn.Linear(1000,4).to("cuda:0")
optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()))
loss_fn = torch.nn.MSELoss()

t1 = time.time()
for epoc in range(100):
    ## 1
    _water = torch.zeros(1,1000).to("cuda:0")
    hidden, hT = rnn(x,_water)
    yhat = linr(hidden)
    ## 2
    loss = loss_fn(yhat,y)
    ## 3
    #loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()
t2 = time.time()
t2 - t1

2.2989864349365234

실험결과 요약

len	# of hidden nodes	backward	cpu	gpu	ratio
20000	20	O	93.02	3.26	28.53
20000	20	X	18.85	1.29	14.61
2000	20	O	6.53	0.75	8.70
2000	20	X	1.25	0.14	8.93
2000	1000	O	58.99	4.75	12.41
2000	1000	X	13.16	2.29	5.74

Exam5: abcabC

data

txt = list('abcabC')*100
txt[:8]

['a', 'b', 'c', 'a', 'b', 'C', 'a', 'b']

txt_x = txt[:-1]
txt_y = txt[1:]

mapping = {'a':0,'b':1,'c':2,'C':3}
x= torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y= torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()

x = x.to("cuda:0")
y = y.to("cuda:0")

x.shape

torch.Size([599, 4])

a1, b1, c, a2, b2, C - 보이는 문자수가 a,b,c,C 이므로 4개 - 문맥까지 고려하면 6개(a1, a2와 같이,.)

RNN

torch.manual_seed(43052)
rnn = torch.nn.RNN(4,3)    # 문맥의 차이 고려가 힘드니까 히든레이어를 3개 정도는 있어야 문맥에 따른걸 생각할 수 있을 거 같다!
linr = torch.nn.Linear(3,4)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(rnn.parameters())+ list(linr.parameters()))

rnn.to("cuda:0")
linr.to("cuda:0")

Linear(in_features=3, out_features=4, bias=True)

- 3000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f47e032f890>

- 6000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f47e1078b90>

- 9000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f47e0358590>

- 12000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f47e2de6f10>

- 15000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, hT = rnn(x,_water)
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr')

<matplotlib.image.AxesImage at 0x7f47cc12ae50>

LSTM

- LSTM

torch.manual_seed(43052)
lstm = torch.nn.LSTM(4,3) #RNN->lstm
linr = torch.nn.Linear(3,4)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters())+ list(linr.parameters()))

lstm.to("cuda:0")
linr.to("cuda:0")

Linear(in_features=3, out_features=4, bias=True)

- 3000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, (hT,cT) = lstm(x,(_water,_water))   # lstm은 물을 두개 넣어줘야 하고 hT랑 cT랑이 나온다..
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr',vmin=-1,vmax=1)

<matplotlib.image.AxesImage at 0x7f47cc0608d0>

- 6000 epochs

for epoc in range(3000):
    ## 1
    _water = torch.zeros(1,3).to("cuda:0")
    hidden, (hT,cT) = lstm(x,(_water,_water))
    output = linr(hidden)
    ## 2
    loss = loss_fn(output,y)
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

yhat = soft(output)
combinded  = torch.concat([hidden,yhat],axis=1).data.to("cpu")

plt.matshow(combinded[-6:],cmap='bwr',vmin=-1,vmax=1)

<matplotlib.image.AxesImage at 0x7f47c61dd750>

RNN vs LSTM 성능비교실험

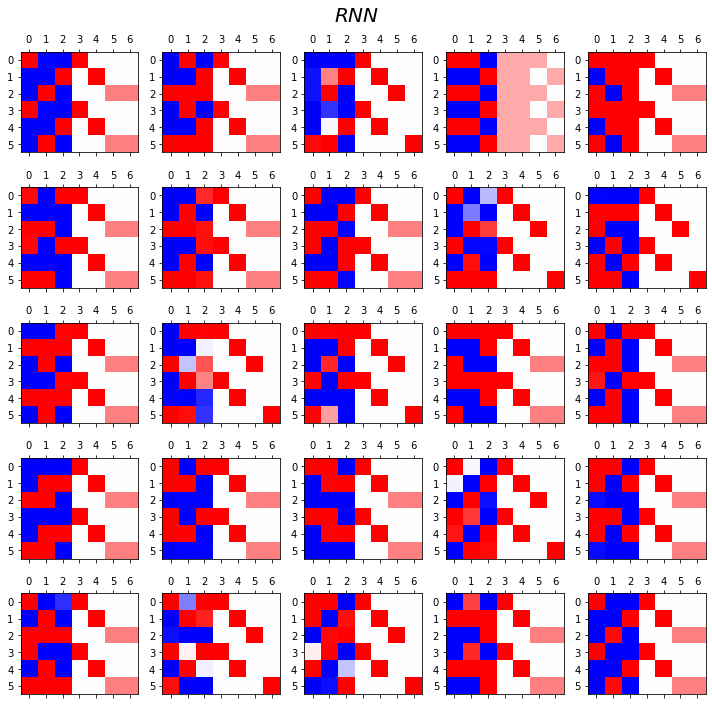

- RNN

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        rnn = torch.nn.RNN(4,3).to("cuda:0")
        linr = torch.nn.Linear(3,4).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,3).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, hT = rnn(x,_water)
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-6:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$RNN$",size=20)
fig.tight_layout()

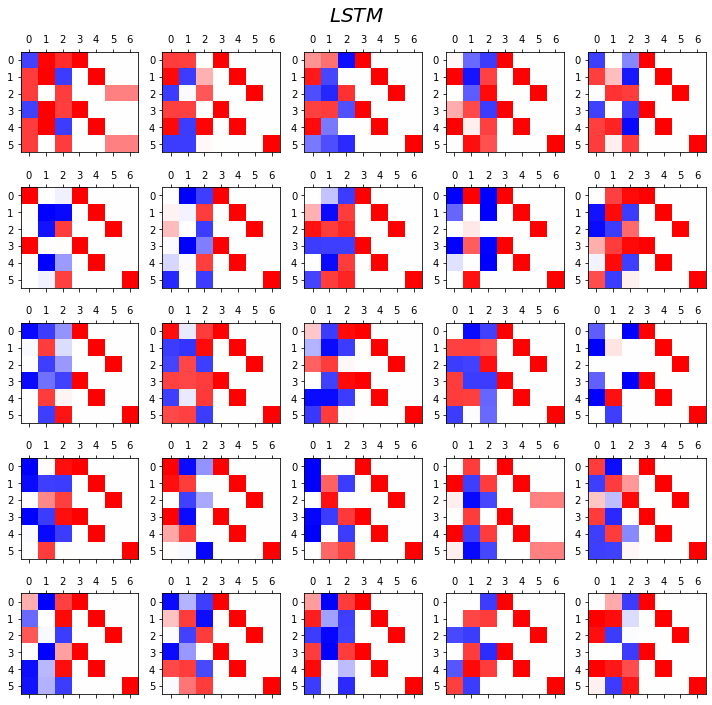

- LSTM

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        lstm = torch.nn.LSTM(4,3).to("cuda:0")
        linr = torch.nn.Linear(3,4).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(lstm.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,3).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, (hT,cT) = lstm(x,(_water,_water))
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-6:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$LSTM$",size=20)
fig.tight_layout()

Exam6: abcdabcD

data

txt = list('abcdabcD')*100
txt[:8]

['a', 'b', 'c', 'd', 'a', 'b', 'c', 'D']

txt_x = txt[:-1]
txt_y = txt[1:]

mapping = {'a':0, 'b':1, 'c':2, 'd':3, 'D':4}
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()

x=x.to("cuda:0")
y=y.to("cuda:0")

RNN vs LSTM 성능비교실험

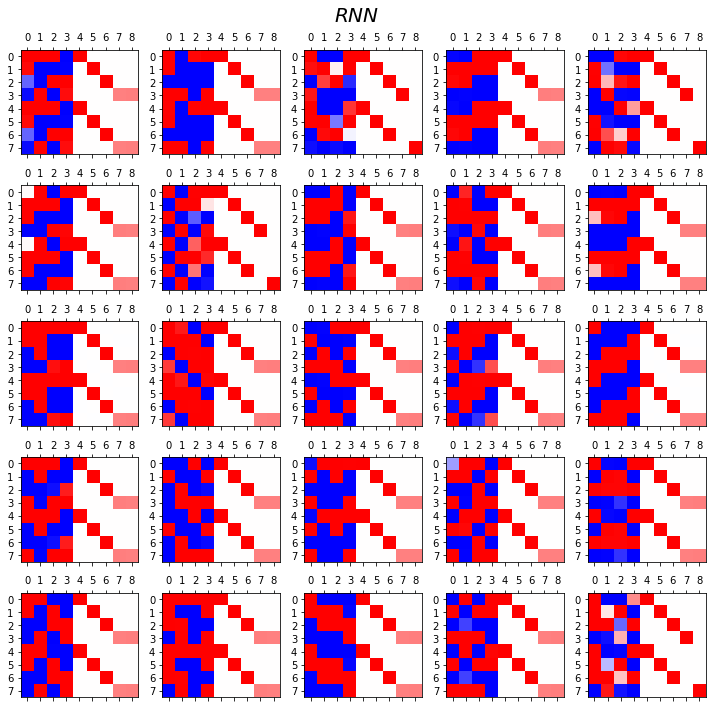

- RNN

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        rnn = torch.nn.RNN(5,4).to("cuda:0")
        linr = torch.nn.Linear(4,5).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(rnn.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,4).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, hT = rnn(x,_water)
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-8:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$RNN$",size=20)
fig.tight_layout()

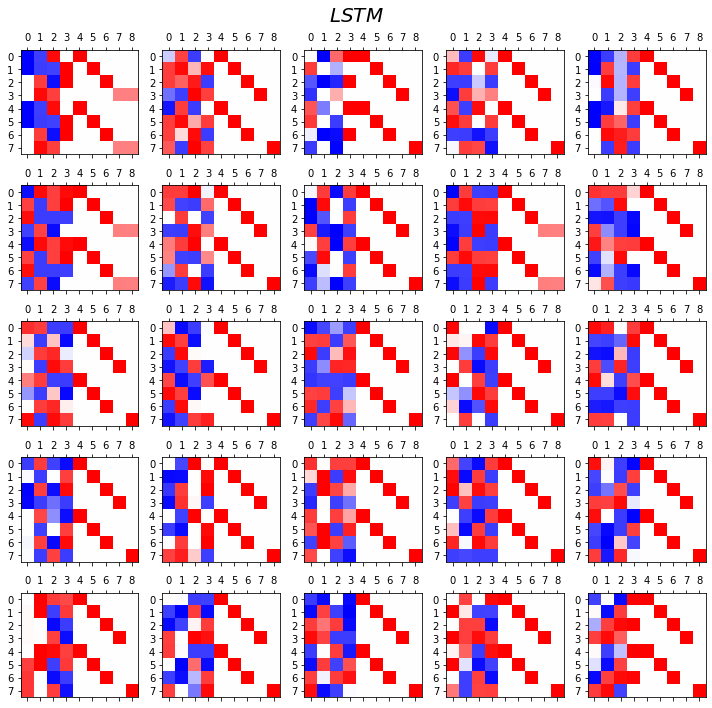

- LSTM

fig, ax = plt.subplots(5,5,figsize=(10,10))
for i in range(5):
    for j in range(5):
        lstm = torch.nn.LSTM(5,4).to("cuda:0")
        linr = torch.nn.Linear(4,5).to("cuda:0")
        loss_fn = torch.nn.CrossEntropyLoss()
        optimizr = torch.optim.Adam(list(lstm.parameters())+list(linr.parameters()),lr=0.1)
        _water = torch.zeros(1,4).to("cuda:0")
        for epoc in range(3000):
            ## 1
            hidden, (hT,cT) = lstm(x,(_water,_water))
            output = linr(hidden)
            ## 2
            loss = loss_fn(output,y)
            ## 3
            loss.backward()
            ## 4
            optimizr.step()
            optimizr.zero_grad()
        yhat=soft(output)
        combind = torch.concat([hidden,yhat],axis=1)
        ax[i][j].matshow(combind.to("cpu").data[-8:],cmap='bwr',vmin=-1,vmax=1)
fig.suptitle(r"$LSTM$",size=20)
fig.tight_layout()

- 관찰1: LSTM이 확실히 장기기억에 강하다.

- 관찰2: LSTM은 hidden에 0이 잘 나온다.

• 사실 확실히 구분되는 특징을 판별할때는 -1,1 로 히든레이어 값들이 설정되면 명확하다.
• 히든레이어에 -1~1사이의 값이 나온다면 애매한 판단이 내려지게 된다.
• 그런데 이 애매한 판단이 어떻게 보면 문맥의 뉘앙스를 이해하는데 더 잘 맞다.
• 그런데 RNN은 -1,1로 셋팅된 상황에서 -1~1로의 변화가 더디다는 것이 문제임.

# 히든레이어는 하얀색..

LSTM의 계산과정

data: abaB

txt = list('abaB')*100
txt[:5]

['a', 'b', 'a', 'B', 'a']

txt_x = txt[:-1]
txt_y = txt[1:]

mapping = {'a':0, 'b':1, 'B':2}
x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()

1 epoch ver1 (with torch.nn.LSTMCell)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2) #LSTM말고 LSTMCell (LSTM을 batch버전으로..)  # 단어수가 3개니까 3!!! abB, 근데 문맥상 a1,a2,b,B 4개의 문자가 있으니까 히든노드를 2개정도로 잡자.
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)   #lr=학습률

T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)  # 히든노드가 2개니까 차원이 2인 맹물을 만들어주자.
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(T):
        xt,yt = x[[t]], y[[t]]
        ht,ct = lstm_cell(xt,(ht,ct))
        ot = linr(ht)
        loss = loss + loss_fn(ot,yt)
    loss = loss / T
    ## 3
    loss.backward()
    ## 4
    optimizr.step()
    optimizr.zero_grad()

ht,ct

(tensor([[-0.0406,  0.2505]], grad_fn=<MulBackward0>),
 tensor([[-0.0975,  0.7134]], grad_fn=<AddBackward0>))

1 epoch ver2 (완전 손으로 구현)

t=0 $\to$ t=1

- lstm_cell 을 이용한 계산 (결과비교용)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)

T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(1):
        xt,yt = x[[t]], y[[t]]
        ht,ct = lstm_cell(xt,(ht,ct))
    #     ot = linr(ht)
    #     loss = loss + loss_fn(ot,yt)
    # loss = loss / T
    # ## 3
    # loss.backward()
    # ## 4
    # optimizr.step()
    # optimizr.zero_grad()

ht,ct

(tensor([[-0.0541,  0.0892]], grad_fn=<MulBackward0>),
 tensor([[-0.1347,  0.2339]], grad_fn=<AddBackward0>))

• 이런결과를 어떻게 만드는걸까?
• https://pytorch.org/docs/stable/generated/torch.nn.LSTM.html

- 직접계산

ht = torch.zeros(1,2)
ct = torch.zeros(1,2)

_ifgo = xt @ lstm_cell.weight_ih.T + ht @ lstm_cell.weight_hh.T + lstm_cell.bias_ih + lstm_cell.bias_hh

input_gate = sig(_ifgo[:,0:2])
forget_gate = sig(_ifgo[:,2:4])
gt = tanh(_ifgo[:,4:6])
output_gate = sig(_ifgo[:,6:8])

ct = forget_gate * ct + input_gate * gt
ht = output_gate * tanh(ct)

ht,ct

(tensor([[-0.0541,  0.0892]], grad_fn=<MulBackward0>),
 tensor([[-0.1347,  0.2339]], grad_fn=<AddBackward0>))

t=0 $\to$ t=T

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)
loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm_cell.parameters())+list(linr.parameters()),lr=0.1)

T = len(x)
for epoc in range(1):
    ht = torch.zeros(1,2)
    ct = torch.zeros(1,2)
    loss = 0
    ## 1~2
    for t in range(T):
        xt,yt = x[[t]], y[[t]]

        ## lstm_cell step1: calculate _ifgo
        _ifgo = xt @ lstm_cell.weight_ih.T + ht @ lstm_cell.weight_hh.T + lstm_cell.bias_ih + lstm_cell.bias_hh
        ## lstm_cell step2: decompose _ifgo
        input_gate = sig(_ifgo[:,0:2])
        forget_gate = sig(_ifgo[:,2:4])
        gt = tanh(_ifgo[:,4:6])
        output_gate = sig(_ifgo[:,6:8])
        ## lstm_cell step3: calculate ht,ct
        ct = forget_gate * ct + input_gate * gt
        ht = output_gate * tanh(ct)

    #     ot = linr(ht)
    #     loss = loss + loss_fn(ot,yt)
    # loss = loss / T
    # ## 3
    # loss.backward()
    # ## 4
    # optimizr.step()
    # optimizr.zero_grad()

ht,ct

#LSMT_Cell로 쉽게 계산한것이랑 값이 같다.

(tensor([[-0.0406,  0.2505]], grad_fn=<MulBackward0>),
 tensor([[-0.0975,  0.7134]], grad_fn=<AddBackward0>))

1 epoch ver3 (with torch.nn.LSTM)

torch.manual_seed(43052)
lstm_cell = torch.nn.LSTMCell(3,2)
linr = torch.nn.Linear(2,3)

lstm = torch.nn.LSTM(3,2)

# batch버전 통해서 확인해보기, 가중치값 덮어씌워보기
lstm.weight_hh_l0.data = lstm_cell.weight_hh.data
lstm.bias_hh_l0.data = lstm_cell.bias_hh.data
lstm.weight_ih_l0.data = lstm_cell.weight_ih.data
lstm.bias_ih_l0.data = lstm_cell.bias_ih.data

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters()) + list(linr.parameters()), lr=0.1)

_water = torch.zeros(1,2)
for epoc in range(1):
    ## step1
    hidden, (ht,ct) = lstm(x,(_water,_water))
    output = linr(hidden)
    # ## step2
    # loss = loss_fn(output,y)
    # ## step3
    # loss.backward()
    # ## step4
    # optimizr.step()
    # optimizr.zero_grad()

ht,ct

(tensor([[-0.0406,  0.2505]], grad_fn=<SqueezeBackward1>),
 tensor([[-0.0975,  0.7134]], grad_fn=<SqueezeBackward1>))

LSTM은 왜 강한가?

data: abaB

txt = list('abaB')*100
txt[:5]

['a', 'b', 'a', 'B', 'a']

n_words = 3

mapping = {'a':0, 'b':1, 'B':2}

txt_x = txt[:-1]
txt_y = txt[1:]

txt_x[:10],txt_y[:10]

(['a', 'b', 'a', 'B', 'a', 'b', 'a', 'B', 'a', 'b'],
 ['b', 'a', 'B', 'a', 'b', 'a', 'B', 'a', 'b', 'a'])

x = torch.nn.functional.one_hot(torch.tensor(f(txt_x,mapping))).float()
y = torch.nn.functional.one_hot(torch.tensor(f(txt_y,mapping))).float()

x,y

(tensor([[1., 0., 0.],
         [0., 1., 0.],
         [1., 0., 0.],
         ...,
         [1., 0., 0.],
         [0., 1., 0.],
         [1., 0., 0.]]),
 tensor([[0., 1., 0.],
         [1., 0., 0.],
         [0., 0., 1.],
         ...,
         [0., 1., 0.],
         [1., 0., 0.],
         [0., 0., 1.]]))

1000 epoch

torch.manual_seed(43052)
lstm = torch.nn.LSTM(3,2)
linr = torch.nn.Linear(2,3)

loss_fn = torch.nn.CrossEntropyLoss()
optimizr = torch.optim.Adam(list(lstm.parameters())+ list(linr.parameters()),lr=0.1)

_water = torch.zeros(1,2)
for epoc in range(1000):
    ## step1
    hidden, (ht,ct) = lstm(x,(_water,_water))
    output = linr(hidden)
    ## step2
    loss = loss_fn(output,y)
    ## step3
    loss.backward()
    ## step4
    optimizr.step()
    optimizr.zero_grad()

시각화

T = len(x)
input_gate = torch.zeros(T,2)
forget_gate = torch.zeros(T,2)
output_gate = torch.zeros(T,2)
g = torch.zeros(T,2)
cell = torch.zeros(T,2)
h = torch.zeros(T,2)  # 히든노드를 2개로 잡아놨으니까..

# 계산식에 의해서 위에 값들이 다 (T,2)형태여야 한다.

# LSTM 계산과정을 다시 따라가면,

for t in range(T):
    ## 1: calculate _ifgo
    _ifgo = x[[t]] @ lstm.weight_ih_l0.T + h[[t]] @ lstm.weight_hh_l0.T + lstm.bias_ih_l0 + lstm.bias_hh_l0
    ## 2: decompose _ifgo
    input_gate[[t]] = sig(_ifgo[:,0:2])
    forget_gate[[t]] = sig(_ifgo[:,2:4])
    g[[t]] = tanh(_ifgo[:,4:6])
    output_gate[[t]] = sig(_ifgo[:,6:8])
    ## 3: calculate ht,ct
    cell[[t]] = forget_gate[[t]] * cell[[t]] + input_gate[[t]] * g[[t]]
    h[[t]] = output_gate[[t]] * tanh(cell[[t]])

combinded1 = torch.concat([input_gate,forget_gate,output_gate],axis=1)  # gate끼리 묶어서 시각화
combinded2 = torch.concat([g,cell,h,soft(output)],axis=1)               # 나머지 묶어서 시각화

plt.matshow(combinded1[-8:].data,cmap='bwr',vmin=-1,vmax=1);
plt.xticks(range(combinded1.shape[-1]),labels=['i']*2 + ['f']*2 + ['o']*2);
plt.matshow(combinded2[-8:].data,cmap='bwr',vmin=-1,vmax=1)
plt.xticks(range(combinded2.shape[-1]),labels=['g']*2 + ['c']*2 + ['h']*2 + ['yhat']*3);

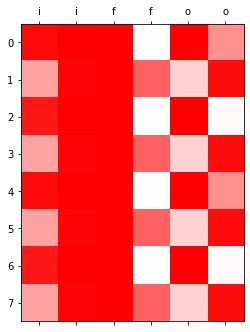

• 상단그림은 게이트의 값들만 시각화, 하단그림은 게이트 이외의 값들을 시각화

시각화의 해석I

plt.matshow(combinded1[-8:].data,cmap='bwr',vmin=-1,vmax=1);
plt.xticks(range(combinded1.shape[-1]),labels=['i']*2 + ['f']*2 + ['o']*2);

NameError: ignored

- input_gate, forget_gate, output_gate는 모두 0~1 사이의 값을 가진다.

파 -1 흰 0 빨 1 이니까 .. xt, ht-1 가지고 sig취해서 i,f,o를 만들었으니 0~1사이의 값을 가진다.

- 이 값들은 각각 모두 ${\mathit{g}}_t,{\mathit{c}}_{t-1},\tanh ({\mathit{c}}_t)$에 곱해진다. 따라서 input_gate, forget_gate, output_gate 는 gate의 역할로 비유가능하다. (1이면 통과, 0이면 차단)

• input_gate: ${\mathit{g}}_t$의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정
• forget_gate: ${\mathit{c}}_{t-1}$의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정
• output_gate: $\tanh ({\mathit{c}}_t)$의 값을 얼만큼 통과시킬지 0~1사이의 숫자로 결정

시각화의 해석II

plt.matshow(combinded2[-8:].data,cmap='bwr',vmin=-1,vmax=1)
plt.xticks(range(combinded2.shape[-1]),labels=['g']*2 + ['c']*2 + ['h']*2 + ['yhat']*3);

- 결국 ${\mathit{g}}_t\to {\mathit{c}}_t\to {\mathit{h}}_t\to \hat{\mathit{y}}$ 의 느낌이다. (${\mathit{h}}_t$를 계산하기 위해서는 ${\mathit{c}}_t$가 필요했고 ${\mathit{c}}_t$를 계산하기 위해서는 ${\mathit{c}}_{t-1}$과 ${\mathit{g}}_t$가 필요했음)

• ${\mathit{h}}_t=\tanh ({\mathit{c}}_t)\odot {\mathit{o}}_t$
• ${\mathit{c}}_t={\mathit{c}}_{t-1}\odot {\mathit{f}}_t+{\mathit{g}}_t\odot {\mathit{i}}_t$

- ${\mathit{g}}_t,{\mathit{c}}_t,{\mathit{h}}_t$ 모두 ${\mathit{x}}_t$의 정보를 숙성시켜 가지고 있는 느낌이 든다.

- ${\mathit{g}}_t$ 특징: 보통 -1,1 중 하나의 값을 가지도록 학습되어 있다. (마치 RNN의 hidden node처럼!)

• ${\mathit{g}}_t=\tanh ({\mathit{x}}_t{\mathbf{W}}_{ig}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hg}+{\mathit{b}}_{ig}+{\mathit{b}}_{hg})$

- ${\mathit{c}}_t$ 특징: ${\mathit{g}}_t$와 매우 비슷하지만 약간 다른값을 가진다. 그래서 ${\mathit{g}}_t$와는 달리 -1,1 이외의 값도 종종 등장.

print("first row: gt={}, ct={}".format(g[-8].data, cell[-8].data))
print("second row: gt={}, ct={}".format(g[-7].data, cell[-7].data))
#g[-7], cell[-7]

first row: gt=tensor([ 0.9999, -0.9999]), ct=tensor([ 0.9647, -0.9984])
second row: gt=tensor([ 0.9970, -0.9554]), ct=tensor([ 0.3592, -0.9373])

- ${\mathit{h}}_t$ 특징: (1) ${\mathit{c}}_t$의 느낌이 있음 하지만 약간의 변형이 있음. (2) -1~1 사이에의 값을 훨씬 다양하게 가진다. (tanh때문)

print("first row: gt={}, ct={}, ht={}".format(g[-8].data, cell[-8].data,h[-8].data))
print("second row: gt={}, ct={}, ht={}".format(g[-7].data, cell[-7].data,h[-7].data))
#g[-7], cell[-7]

first row: gt=tensor([ 0.9999, -0.9999]), ct=tensor([ 0.9647, -0.9984]), ht=tensor([ 0.7370, -0.3323])
second row: gt=tensor([ 0.9970, -0.9554]), ct=tensor([ 0.3592, -0.9373]), ht=tensor([ 0.0604, -0.6951])

- 예전의문 해결

• 실험적으로 살펴보니 LSTM이 RNN보다 장기기억에 유리했음.
• 그 이유: RRN은 ${\mathit{h}}_t$의 값이 -1 혹은 1로 결정되는 경우가 많았음. 그러나 경우에 따라서는 ${\mathit{h}}_t$이 -1~1의 값을 가지는 것이 문맥적 뉘앙스를 포착하기에는 유리한데 LSTM이 이러한 방식으로 학습되는 경우가 많았음.
• 왜 LSTM의 ${\mathit{h}}_t$은 -1,1 이외의 값을 쉽게 가질 수 있는가? (1) gate들의 역할 (2) 마지막에 취해지는 tanh 때문

LSTM의 알고리즘 리뷰 I (수식위주)

(step1) calculate $\mathtt{i}\mathtt{f}\mathtt{g}\mathtt{o}$

$\mathtt{i}\mathtt{f}\mathtt{g}\mathtt{o}={\mathit{x}}_t[{\mathbf{W}}_{ii}|{\mathbf{W}}_{if}|{\mathbf{W}}_{ig}|{\mathbf{W}}_{io}]+{\mathit{h}}_{t-1}[{\mathbf{W}}_{hi}|{\mathbf{W}}_{hf}|{\mathbf{W}}_{hg}|{\mathbf{W}}_{ho}]+bias$

$=[{\mathit{x}}_t{\mathbf{W}}_{ii}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hi}|{\mathit{x}}_t{\mathbf{W}}_{if}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hf}|{\mathit{x}}_t{\mathbf{W}}_{ig}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hg}|{\mathit{x}}_t{\mathbf{W}}_{io}+{\mathit{h}}_{t-1}{\mathbf{W}}_{ho}]+bias$

참고: 위의 수식은 아래코드에 해당하는 부분

ifgo = xt @ lstm_cell.weight_ih.T +\
       ht @ lstm_cell.weight_hh.T +\
       lstm_cell.bias_ih + lstm_cell.bias_hh

(step2) decompose $\mathtt{i}\mathtt{f}\mathtt{g}\mathtt{o}$ and get ${\mathit{i}}_t$, ${\mathit{f}}_t$, ${\mathit{g}}_t$, ${\mathit{o}}_t$

${\mathit{i}}_t=\sigma ({\mathit{x}}_t{\mathbf{W}}_{ii}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hi}+bias)$

${\mathit{f}}_t=\sigma ({\mathit{x}}_t{\mathbf{W}}_{if}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hf}+bias)$

${\mathit{g}}_t=\tanh ({\mathit{x}}_t{\mathbf{W}}_{ig}+{\mathit{h}}_{t-1}{\mathbf{W}}_{hg}+bias)$

${\mathit{o}}_t=\sigma ({\mathit{x}}_t{\mathbf{W}}_{io}+{\mathit{h}}_{t-1}{\mathbf{W}}_{ho}+bias)$

(step3) calculate ${\mathit{c}}_t$ and ${\mathit{h}}_t$

${\mathit{c}}_t={\mathit{i}}_t\odot {\mathit{g}}_t+{\mathit{f}}_t\odot {\mathit{c}}_{t-1}$

${\mathit{h}}_t=\tanh ({\mathit{o}}_t\odot {\mathit{c}}_t)$

LSTM의 알고리즘 리뷰 II (느낌위주)

• 이해 및 암기를 돕기위해서 비유적으로 설명한 챕터입니다..

- 느낌1: RNN이 콩물에서 간장을 한번에 숙성시키는 방법이라면 LSTM은 콩물에서 간장을 3차로 나누어 숙성하는 느낌이다.

• 콩물: ${\mathit{x}}_t$
• 1차숙성: ${\mathit{g}}_t$
• 2차숙성: ${\mathit{c}}_t$
• 3차숙성: ${\mathit{h}}_t$

- 느낌2: ${\mathit{g}}_t$에 대하여

• 계산방법: ${\mathit{x}}_t$와 ${\mathit{h}}_{t-1}$를 ${\mathbf{W}}_{ig},{\mathbf{W}}_{hg}$를 이용해 선형결합하고 $\tanh$를 취한 결과
• RNN에서 간장을 만들던 그 수식에서 $h_t$를 $g_t$로 바꾼것
• 크게 2가지의 의미를 가진다 (1) 과거와 현재의 결합 (2) 활성화함수 $\tanh$를 적용

- 느낌3: ${\mathit{c}}_t$에 대하여 (1)

• 계산방법: ${\mathit{g}}_t$와 ${\mathit{c}}_{t-1}$를 요소별로 선택하고 더하는 과정
• $g_t$는 (1) 과거와 현재의 결합 (2) 활성화함수 tanh를 적용으로 나누어지는데 이중에서 (1) 과거와 현재의 정보를 결합하는 과정만 해당한다. 차이점은 요소별 선택 후 덧셈
• 이러한 결합을 쓰는 이유? 게이트를 이용하여 과거와 현재의 정보를 제어 (일반적인 설명, 솔직히 내가 좋아하는 설명은 아님)

- 느낌4: ${\mathit{c}}_t$에 대하여 (2) // ${\mathit{c}}_t$는 왜 과거와 현재의 정보를 제어한다고 볼 수 있는가?

$t=1$ 시점 계산과정관찰

input_gate[1],g[1],forget_gate[1],cell[0]    # g[1]:현재시점 cell[0]:과거시점

(tensor([0.9065, 0.9999], grad_fn=<SelectBackward0>),
 tensor([0.9931, 0.9999], grad_fn=<SelectBackward0>),
 tensor([0.9931, 0.0014], grad_fn=<SelectBackward0>),
 tensor([ 0.3592, -0.9373], grad_fn=<SelectBackward0>))

$[0.9,1.0]\odot {\mathit{g}}_t+[1.0,0.0]\odot {\mathit{c}}_{t-1}$

• forget_gate는 $c_{t-1}$의 첫번째 원소는 기억하고, 두번째 원소는 잊으라고 말하고 있음 // forget_gate는 과거($c_{t-1}$)의 정보를 얼마나 잊을지 (= 얼마나 기억할지) 를 결정한다고 해석할 수 있다.
• input_gate는 $g_t$의 첫번째 원소와 두번째 원소를 모두 기억하되 두번째 원소를 좀 더 중요하게 기억하라고 말하고 있음 // input_gate는 현재($g_t$)의 정보를 얼만큼 강하게 반영할지 결정한다.
• 이 둘을 조합하면 ${\mathit{c}}_t$가 현재와 과거의 정보중 어떠한 정보를 더 중시하면서 기억할지 결정한다고 볼 수 있다.

이 설명은 제가 좀 싫어해요, 싫어하는 이유는 (1) “기억의 정도를 조절한다”와 “망각의 정도를 조절한다”는 사실 같은말임. 그래서 forget_gate의 용어가 모호함. (2) 기억과 망각을 조정하는 방식으로 꼭 gate의 개념을 사용해야 하는건 아님

- 느낌5: ${\mathit{c}}_t$에 대하여 (3)

• 사실상 LSTM 알고리즘의 꽃이라 할 수 있음.
• LSTM은 long short term memory의 약자임. 기존의 RNN은 장기기억을 활용함에 약점이 있는데 LSTM은 단기기억/장기기억 모두 잘 활용함.
• LSTM이 장기기억을 잘 활용하는 비법은 바로 ${\mathit{c}}_t$에 있다.

- 느낌6: ${\mathit{h}}_t$에 대하여 - 계산방법: $\tanh ({\mathit{c}}_t)$를 요소별로 선택

- RNN, LSTM의 변수들 비교 테이블

	과거정보	현재정보	과거와 현재의 결합방식	활성화	느낌	비고
RNN-${\mathit{h}}_t$	${\mathit{h}}_{t-1}$	${\mathit{x}}_t$	$\times$ $\to$ $+$	$\tanh$	간장
LSTM-${\mathit{g}}_t$	${\mathit{h}}_{t-1}$	${\mathit{x}}_t$	$\times$ $\to$ $+$	$\tanh$	1차간장
LSTM-${\mathit{c}}_t$	${\mathit{c}}_{t-1}$	${\mathit{g}}_t$	$\odot$ $\to$ $+$	None	2차간장	gate를 열림정도를 판단할때 ${\mathit{x}}_t$와 ${\mathit{h}}_{t-1}$을 이용
LSTM-${\mathit{h}}_t$	None	${\mathit{c}}_t$	None	$\tanh$, $\odot$	3차간장	gate를 열림정도를 판단할때 ${\mathit{x}}_t$와 ${\mathit{h}}_{t-1}$을 이용

• RNN은 기억할 과거정보가 ${\mathit{h}}_{t-1}$ 하나이지만 LSTM은 ${\mathit{c}}_{t-1}$, ${\mathit{h}}_{t-1}$ 2개이다.

- 알고리즘리뷰 :

• 콩물,과거3차간장 $\stackrel{\times ,+,\tanh }{⟶}$ 현재1차간장
• 현재1차간장, 과거2차간장 $\stackrel{\odot ,+,\tanh }{⟶}$ 현재2차간장
• 현재2차간장 $\stackrel{\tanh ,\odot }{⟶}$ 현재3차간장

LSTM이 강한이유

- LSTM이 장기기억에 유리함. 그 이유는 input, forget, output gate 들이 과거기억을 위한 역할을 하기 때문.

• 비판: 아키텍처에 대한 이론적 근거는 없음. 장기기억을 위하여 꼭 LSTM같은 구조일 필요는 없음. (왜 3차간장을 만들때 tanh를 써야하는지? 게이트는 꼭3개이어야 하는지?)

- 저는 사실 아까 살펴본 아래의 이유로 이해하고 있습니다.

• 실험적으로 살펴보니 LSTM이 RNN보다 장기기억에 유리했음.
• 그 이유: RRN은 ${\mathit{h}}_t$의 값이 -1 혹은 1로 결정되는 경우가 많았음. 그러나 경우에 따라서는 ${\mathit{h}}_t$이 -1~1의 값을 가지는 것이 문맥적 뉘앙스를 포착하기에는 유리한데 LSTM이 이러한 방식으로 학습되는 경우가 많았음.
• 왜 LSTM의 ${\mathit{h}}_t$은 -1,1 이외의 값을 쉽게 가질 수 있는가? (1) gate들의 역할 (2) 마지막에 취해지는 tanh 때문

참고자료들

• https://colah.github.io/posts/2015-08-Understanding-LSTMs/
• https://pytorch.org/docs/stable/generated/torch.nn.LSTM.html
• https://arxiv.org/abs/1402.1128
